Макеты элементов пользовательского интерфейса (Layout)

Одной из проблем при разработки приложения является адаптация элементов экрана (пользовательского интерфейса) под устройства с разными характеристиками экранов.

1760496730343

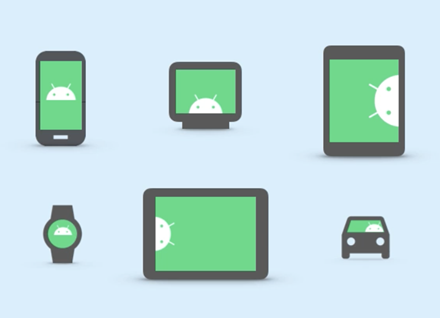

Рис. 1. Различные размеры экранов устройств Android.

Что такое px, думаю, тоже понятно. Если у вас есть устройство с экраном шириной 480 px и вы создали кнопку шириной 240 px, то эта кнопка займет в ширину ровно пол-экрана. Но если вы откроете ваше приложение на устройстве с экраном с меньшим разрешением, то соотношение изменится, например:

если разрешение 320х240, ширина экрана = 240 px. Кнопка займет уже не пол-экрана в ширину, а весь экран
если же разрешение 1280х800, ширина = 800 px. Кнопка опять же будет занимать в ширину не пол-экрана, а чуть меньше трети

1760584374419

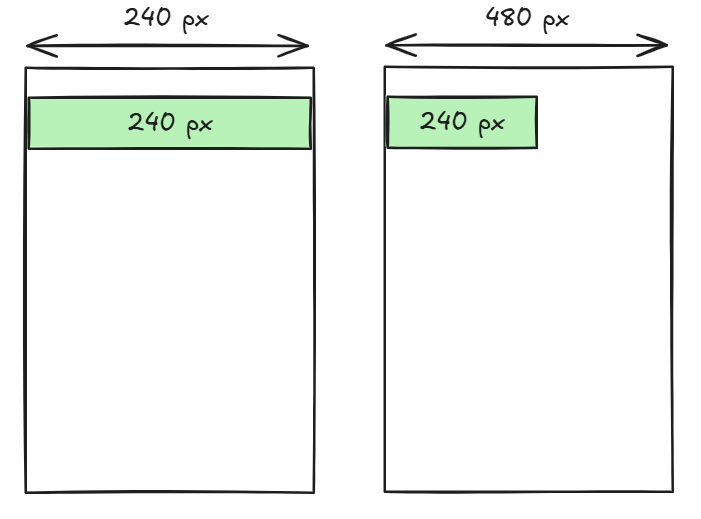

Рис. 2. Различные размеры экранов устройств Android.

Density-independent pixel (dp)

Относительный параметр (не зависящий от плотности экрана пиксель) был введен во избежании проблем с компановкой элементов внутри разного размера экранов пользовательского оборудования.

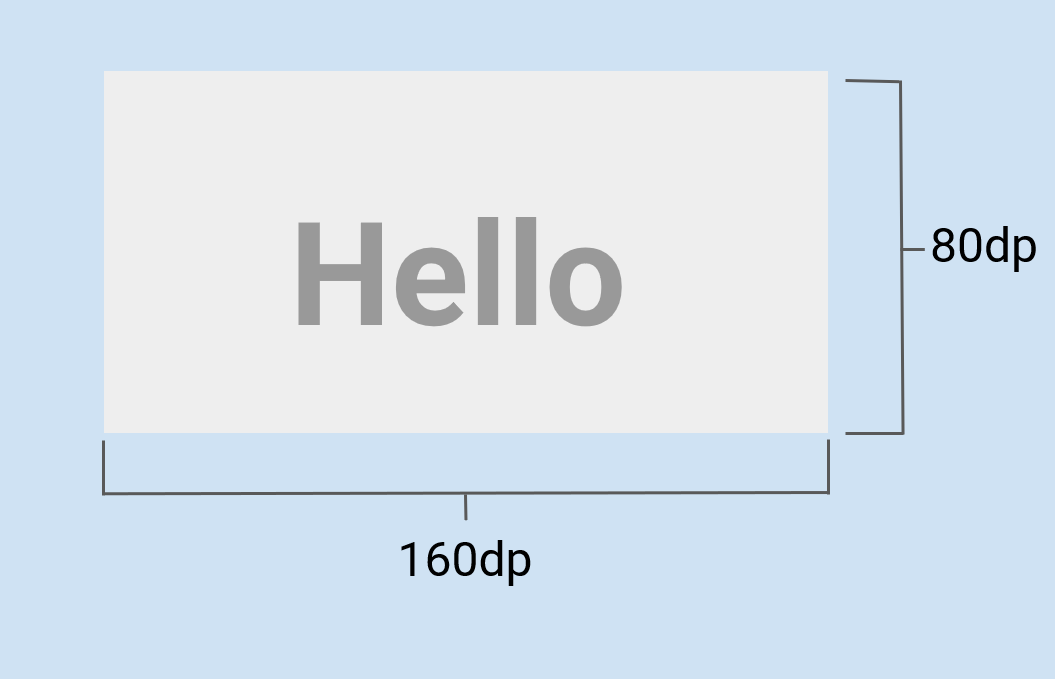

Рис. 3. Размеры ширины и высоты TextView в dp.

Данный параметр учитывает плотность пикселей (Pixel per Inch - PPI) экрана или screen density. Все Android-виджеты измеряются в относительных величинах (dp).

\[dp = \frac{width_{pixels} * 160}{density_{screen}}\]

160 - средняя плотность пикселей (baseline density);
width_pixels - ширина экрана, например 1920x800, 800 - ширина;
density_screen - плотность пикселей.

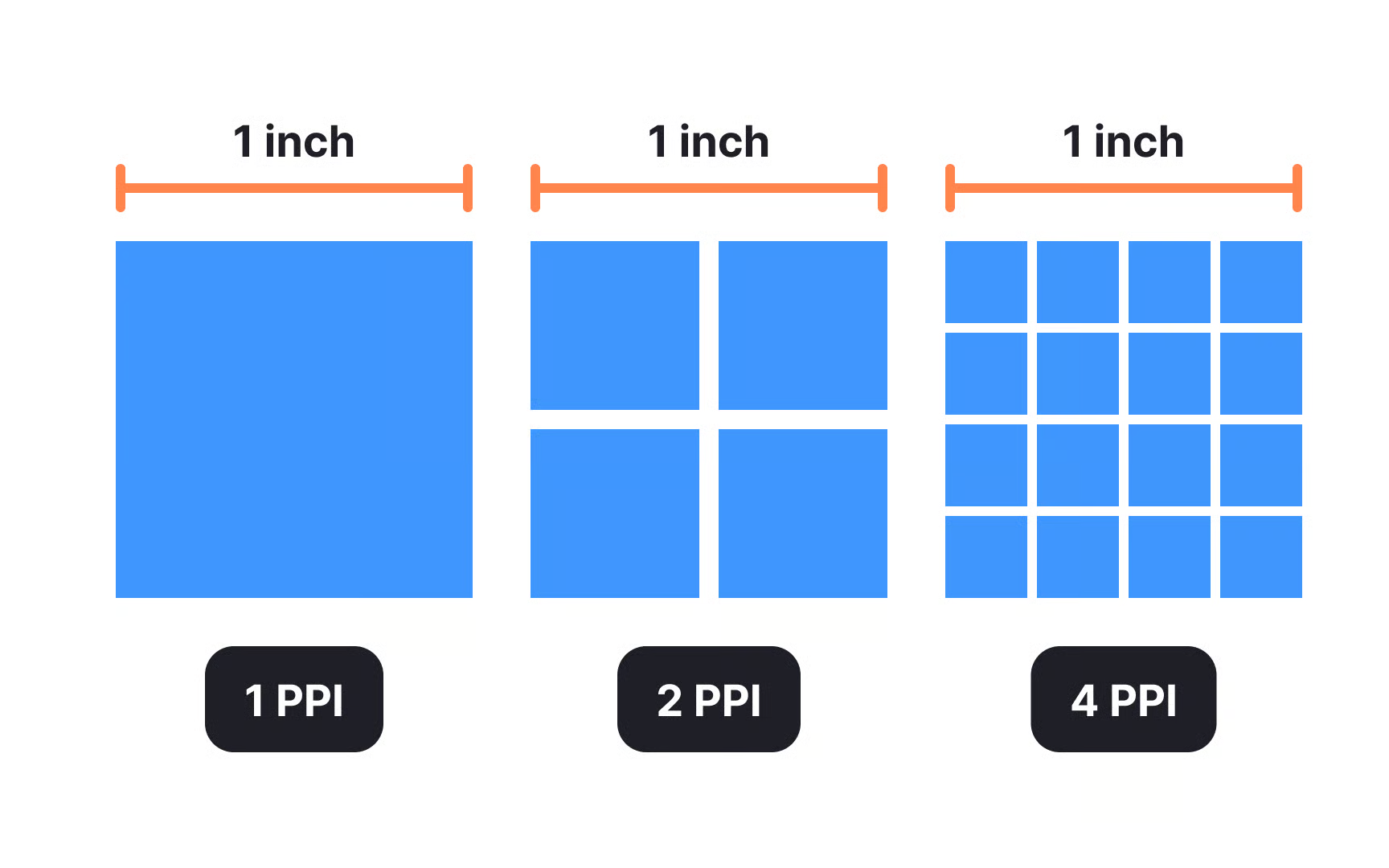

Рис. 4. Наглядный пример отображения плотности пикселей (PPI).

Чтобы обеспечить хорошее качество изображений на устройствах с разной плотностью пикселей, предоставьте в приложении несколько версий каждого растрового изображения — по одной для каждого диапазона плотности с соответствующим разрешением. В противном случае Android придётся масштабировать растровое изображение так, чтобы оно занимало одинаковое видимое пространство на каждом экране, что приведёт к появлению артефактов масштабирования, таких как размытие.

Таблица. 1. Разделение на группы по параметру DPI.

Density qualifier	DPI estimate [`dpi`]	Description
`ldpi`	~120 (x0.75)	low-density
`mdpi`	~160 (x0.1)	medium-density (`baseline`)
`hdpi`	~240 (x1.5)	high-density
`xhdpi`	~320 (x2)	extra-high-density
`xxhdpi`	~480 (x3)	extra-extra-high-density
`xxxhdpi`	~640 (x4)	extra-extra-extra-high-density
`nodpi`	-	Не зависят от плотности.

Т.е. когда для экрана стоит режим mdpi, то 1 dp = 1 px. Т.е. кнопка шириной 100 dp будет выглядеть также как и кнопка шириной 100 px.

Если, например, у нас экран с низким разрешением, то используется режим ldpi. В этом случае 1 dp = 0,75 px. Т.е. кнопка шириной 100 dp будет выглядеть так же как кнопка шириной 75 px.

Если у нас экран с высоким разрешением, то используется режим hdpi или xhdpi. 1 dp = 1, 5 px или 2 px. И кнопка шириной 100 dp будет выглядеть так же как кнопка шириной 150 px или 200 px.

Т.е. при различных разрешениях используются различные Density режимы, которые позволяют приложениям масштабироваться и выглядеть если не одинаково, то, по крайне мере, похоже на всех экранах.

Ниже показан пример нескольких версий растрового изображения.

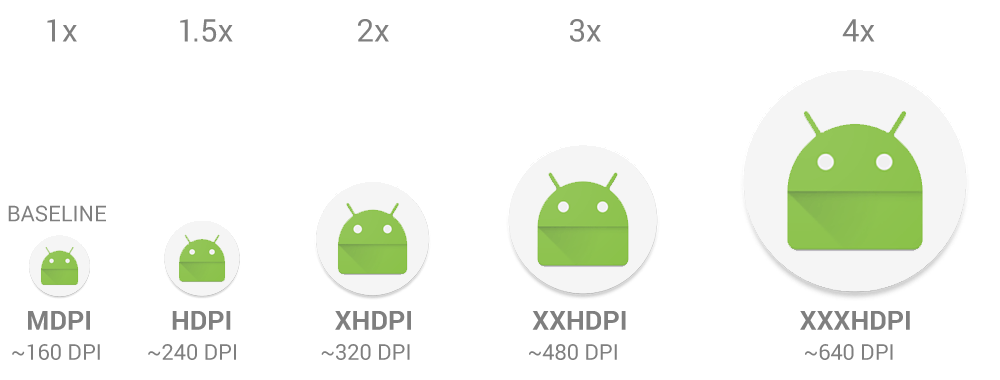

Рис. 6. Несколько изображений под каждую группу DPI.

В ресурсах проекта (директория res/) файлы должны находится в своих dpi-группах:

res/
  drawable-xxxhdpi/
  drawable-xxhdpi/
  drawable-xhdpi/
  drawable-hdpi/
  drawable-mdpi/

Процесс отображения (Rendering) виджетов

Перед тем как Android-приложение покажет вам свое первое Activity, выполняется еще несколько основных функций\методов работы с изображением:

Measure - вычисление точного местоположения каждого виджета на экране;
Layout - выравнивание виджетов относительно “макета\компановки” (layout manager);
Draw - отрисовка\рендер изображения.

1760509581710

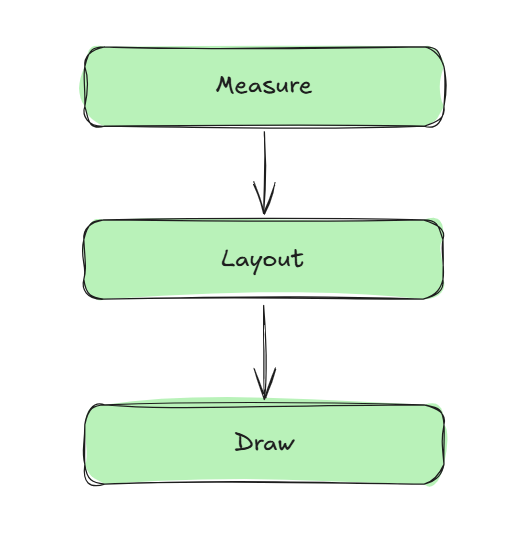

Рис. 7. Android View rendering cycle.

View

Android SDK включает множество виджетов, которые являются дочерним классом класса View. Таким образом, каждый виджет является экземпляром класса View, как и отражено на рисунке ниже.

alt text

Рис. 8. Иерархия класса View. Источник изображения.

Constraint Layout

Constraint - если коротко, это некие ограничения свойств виджета (или view) внутри constraint layout.

1760585911561

Рис. 9. Пример ограничений элементов B и С.

Например, можно задать относительную (к родительскому layout) позицию виджета:

app:layout_constraintBottom_toBottomOf="parent"
app:layout_constraintEnd_toEndOf="parent"
app:layout_constraintStart_toStartOf="parent"
app:layout_constraintTop_toTopOf="parent">

Получим относительное положение виджета (на 16 dp) к краям ConstraintLayout:

1760674810398

В данном случае происходит следующее: “TextView выравнивает свою верхнюю границу к верхней части ConstraintLayout на 16 dp, а левую границу к левой части ConstraintLayout”.

Существует несколько относительных позиций ConstraintLayout:

1760675170776

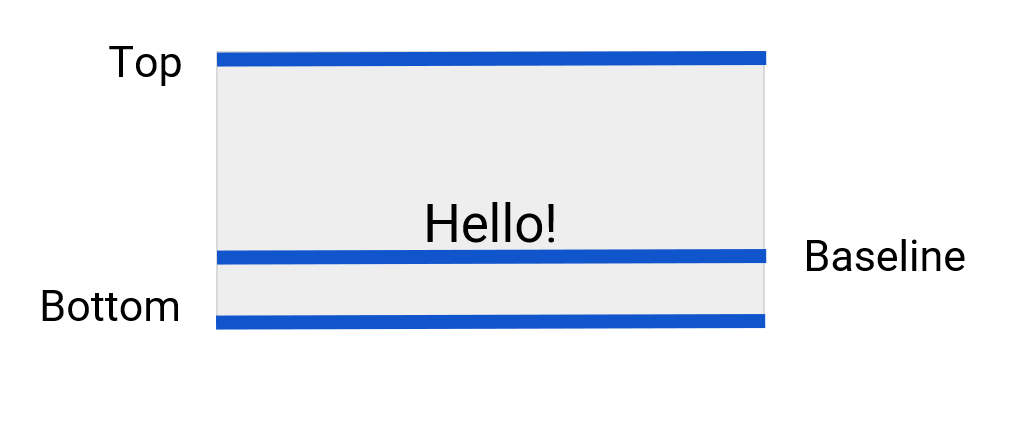

Рис. 10. Top, Bottom, Baseline.

Где baseline - это нижняя граница текста внутри TextView.

1760675184696

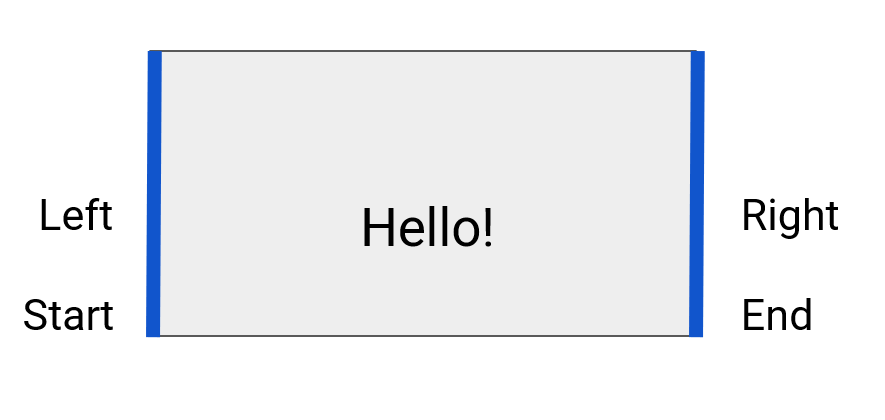

Рис. 10. Left, Right.

Пример Constraing Layout

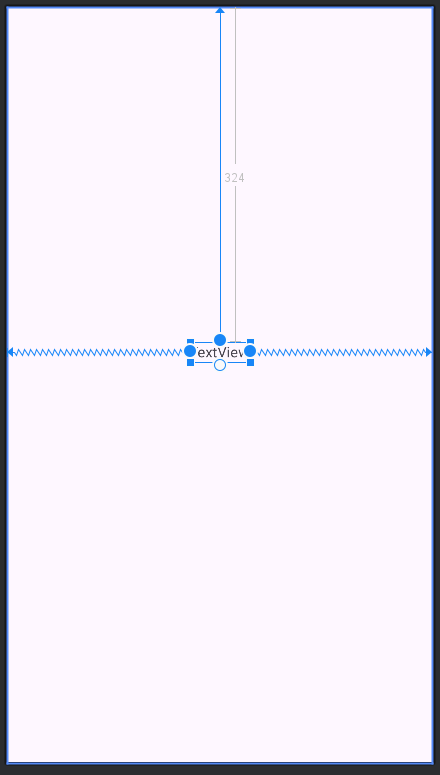

<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/back_to_main"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".activities.MediaPlayerActivity">

    <TextView
        android:id="@+id/textView3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="324dp"
        android:text="TextView"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

1760676083956
