Ползовательский интерфейс (первое Activity)

При создании первого приложения, вы могли увидеть интерфейс работы с “внешним видом” вашего Android-приложения.

По умолчанию, файл /layout/activity_main.xml определяет разметку первой "страницы" (activity), которую видит, с которой взаимодействует пользователь.

Рис. 1. Окно макета Activity.

Помимо использования Palette\Политры для добавления новых виджетов, можно также добавлять новые и менять свойства существующих виджетов (View), используя XML-редактор.

Листинг 1. activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    ...
    ...
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/textView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Hello World!"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent" />

    <Button
        android:id="@+id/go_to_second_activity"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="SecondActivity"/>

</androidx.constraintlayout.widget.ConstraintLayout>

Макет Activity, по умолчанию, определяет два виджета (widgets):

• ConstraintLayout;

• TextView;

• p.s. Button (из примера выше) мы добавили после создания первого приложения.

Виджеты представляют собой структурные элементы пользовательского интерфейса. Существую различные виджеты по своим функциям\свойствам: вывод текста на экран, ввод текста, нажатие кнопки и другие взаимодействия с пользователем. В примере выше Button, TextView - это лишь разновидности виджетов.

Размеры виджетов

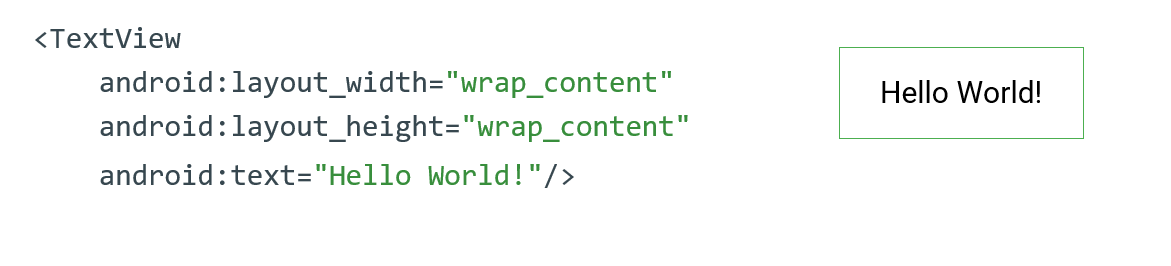

Рис.2. Пример TextView.

В Android есть несколько способов задать размеры виджета по высоте и ширине на экране.

1. wrap_content - использует только необходимое количество “места” относительно содержимого внутри виджета. Допустим, если хотим использовать размер View только на размер текста внутри него;

2. match_parent - наследует значение родительского виджета\группы виджетов;

3. Fixed value (db - density-independent pixel) - фиксированное значение почти в пикселях.

android:layout_width="wrap_content"
android:layout_width="match_parent"
android:layout_width="48dp"

ViewGroups

ViewGroup - это некий контейнер, в котором распологаются все элементы экрана (TextView, Buttons, Scroll, ImageView, Fragment, и т.д.).

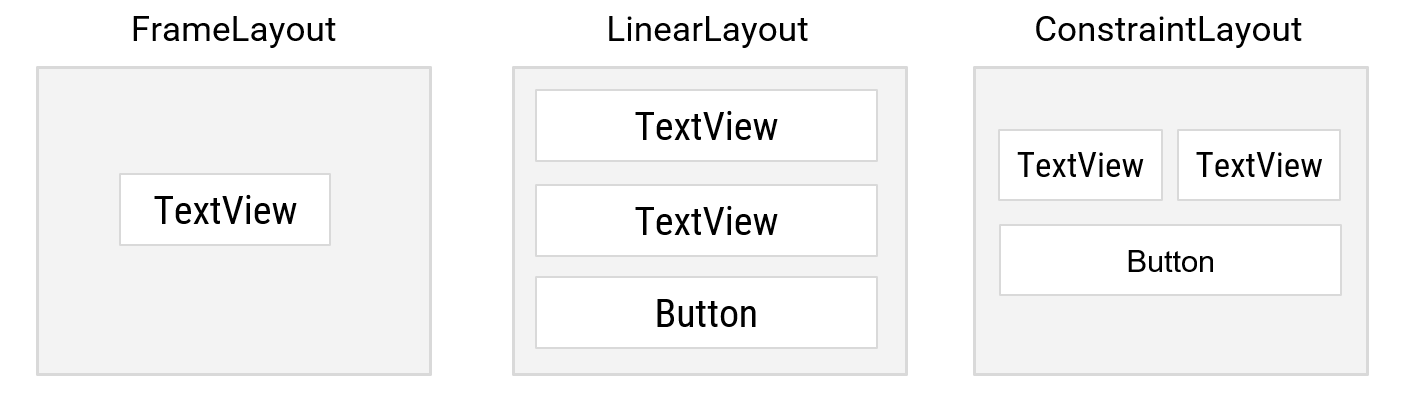

Рис. 3. Виды ViewGroup.

Если необходимо отобразить несколько элементов на экране, используйте ViewGroup. ViewGroup также контролирует как будут располагаться виджеты внутри контейнера.

Является родительским (parent) для всех виджетов внутри, а сами виджеты называются дочерними (child).

1. FrameLayout - если хотите использовать только один виджет внутри контейнера (часто используется для Всплывающих окон);

2. LinearLayout - складывает виджеты один за другим в колону по горизонтали или по вертикали;

3. ConstraintLayout - более “свободный” вид помпановки, можно создавать сложные интерфейсы. Android - рекомендует именно его к использованию.

FrameLayout

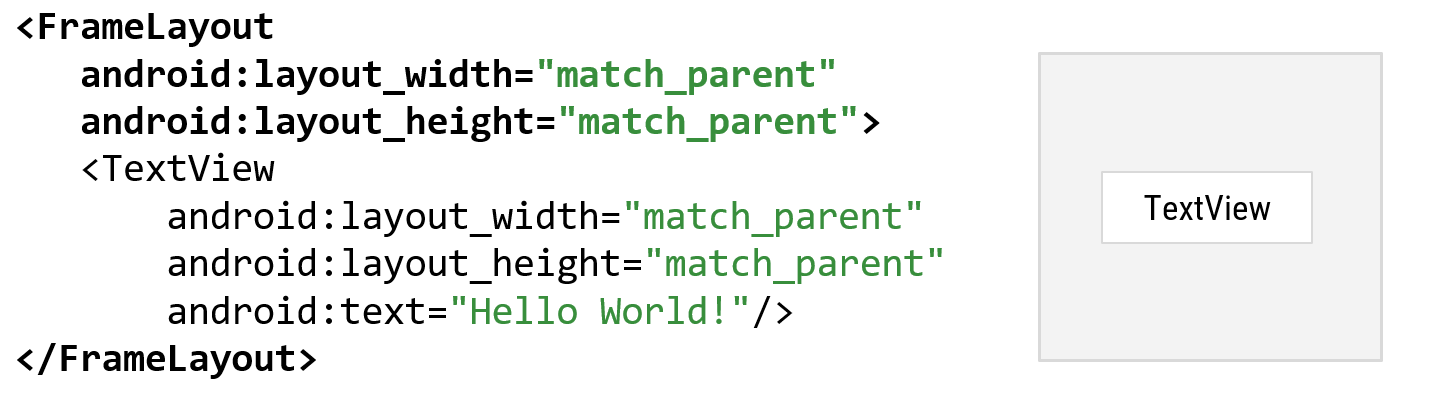

Рис. 4. Пример FrameLayout.

LinearLayout

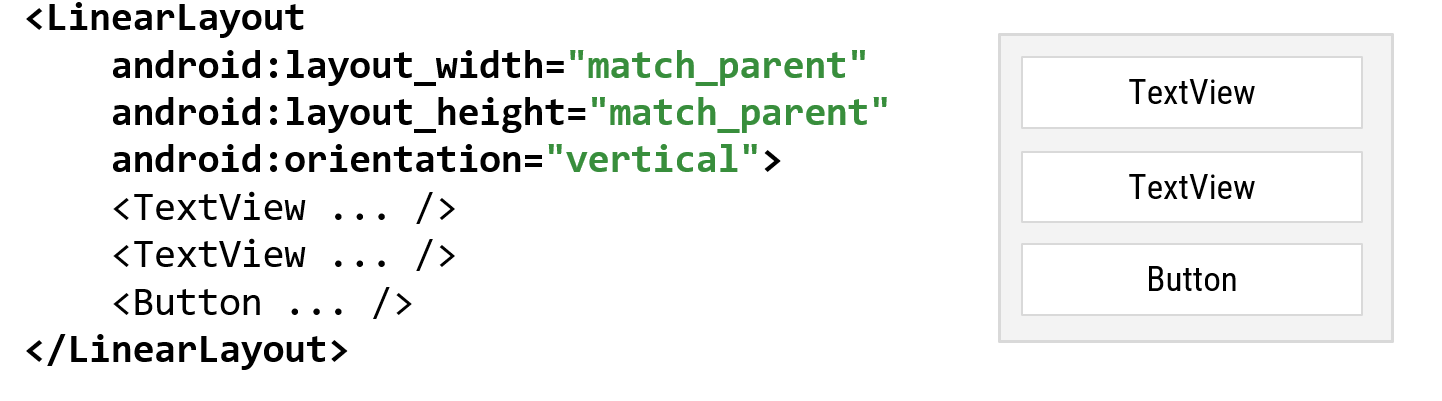

Рис. 5. Пример LinearLayout.

Иерархия виджетов

Помимо просто виджетов (Views) ViewGroup также может содержать в себе другие ViewGroup. Это создает некую иерархию виджетов, которые зависят от родительского ViewGroup.

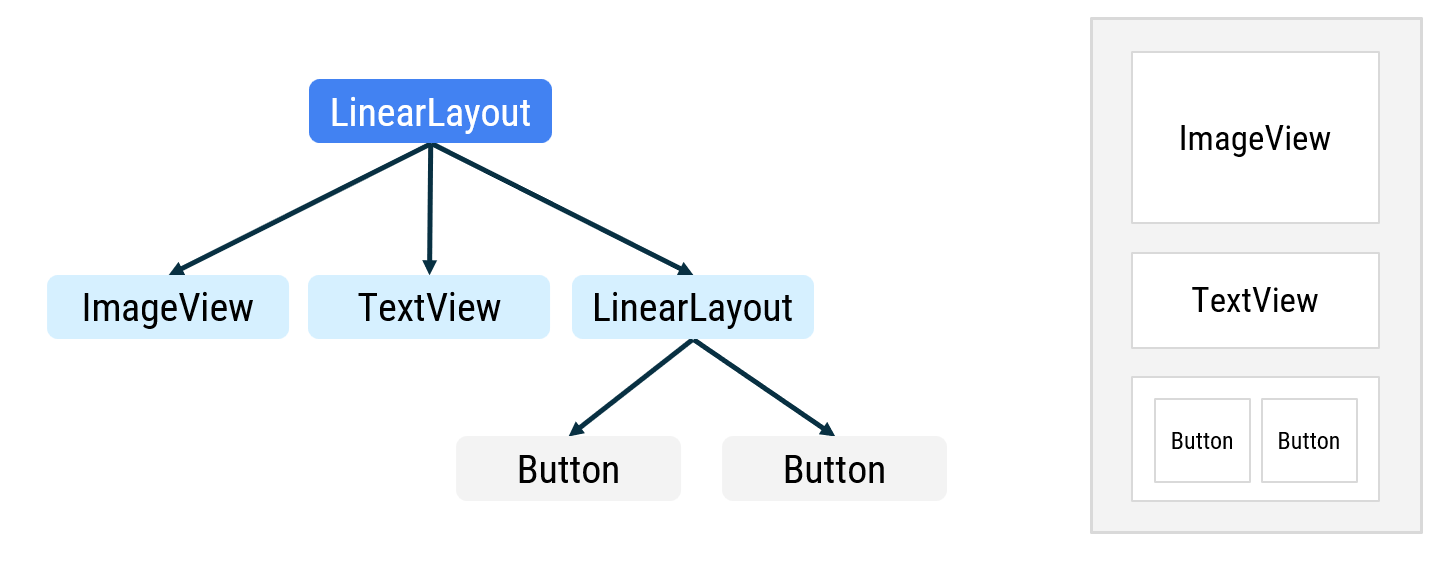

Рис. 6. Пример отображения иерархии виджетов.

Идентификаторы виджетов (Resource ID)

Вернемся немного к структуре проекта, в честности к директории res:

app
├── manifests
│   └── AndroidManifets.xml
├── kotlin+java
|   └── MainActivity.kt
├── res
│   ├── drawable/
│   ├── layout/
│   ├── mipmap/
|   ├── values/
|   └── xml/
└── Gradkle Scripts/

1. Каждый элемент res - ресурсов Android имеет свой уникальный resource ID для доступа к элементу.

2. Важно отметить, что именование ресурсов осуществляется по принципу: lowercase и underscores (например activity_main.xml).

3. Доступ к конкретному объекту ресурсов осуществляется по шаблону: R.<resource_type>.<resource_name>.

Пример выделения идентификатора виджету:

<TextView
    android:id="@+id/textView"
    ...
    ...
    android:text="Hello World!"
    ...                         />

Соответственно, доступ из кода Kotlin мы можем получить по (практически) прямой ссылке: R.id.textView.

Класс Activity

Открывая первое, созданное по умолчанию (или Вами), мы увидим точку входа в программу в таком виде:

class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
    }
}

Как схематично выглядит запуск Activity (или первый экран Вашего приложения):

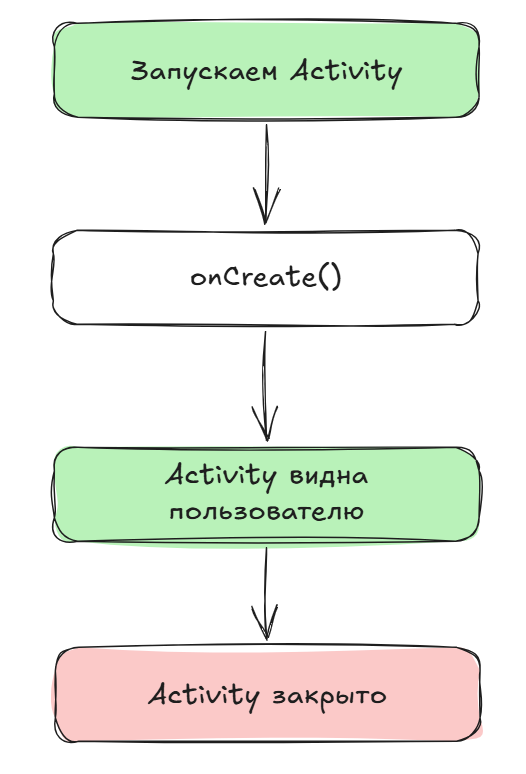

Рис. 7. Грубая схема работы Activity.

Вместо запуска, как обычно происходит в большинстве программ, функции main() приложение Android стартует Ваше приложение через класс Activity.

Как только пользователь нажимает на иконку приложения, Android открывает его, запуская основное Activity (можно увидеть свойство в Manifets-файле вашего проекта). В частности, метод (более правильно его назвать callback) onCreate() вызывается первым. Этот метод является одним из нескольких в среде Android. Приложение продолжает свою работу до момента его завершения (системой или пользователем).

Далее, происходит обработка файла /layout/activity_main.xml и его отображение на экране.

setContentView(R.layout.activity_main)

Этот процесс называется LayoutInflation.

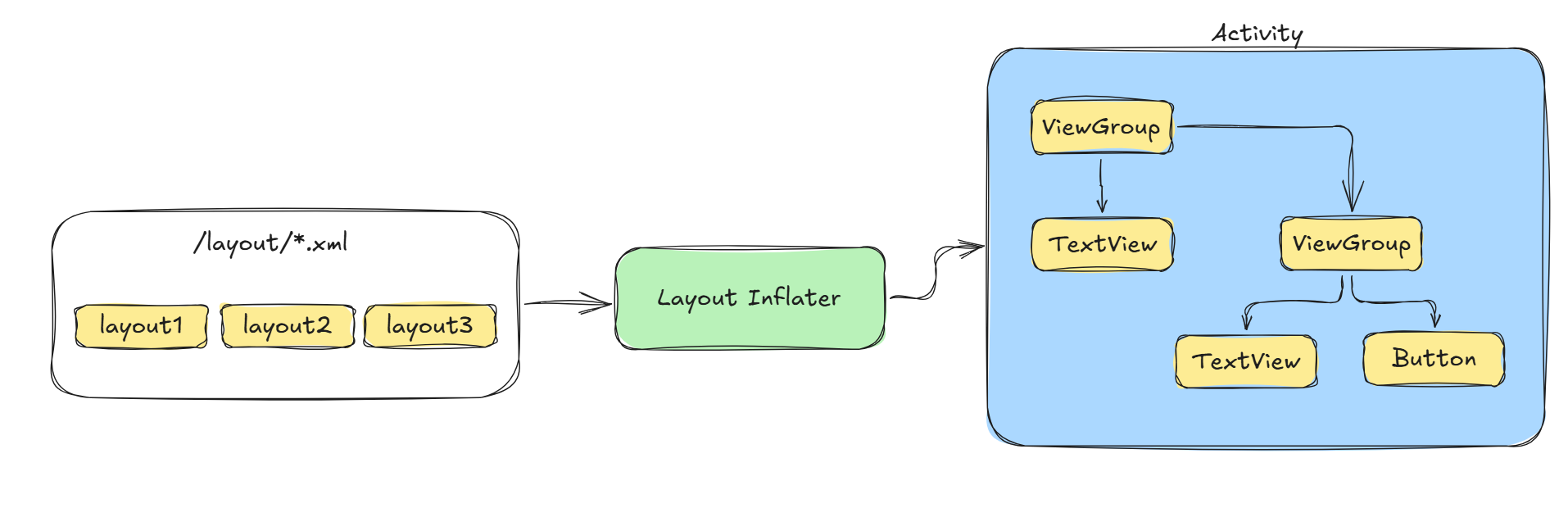

Рис. 8. Схематично про LayoutInflater.

Взаимодействие с виджетами (TextView, Buttons)

TextView Для поиска (из кода Kotlin) конкретного виджета используется метод findViewByid(), например:

<TextView
        android:id="@+id/hello_world_text_view"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Hello World!"/>

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_main)

    var tvHelloWorld: TextView = findViewById(R.id.hello_world_text_view)
    tvHelloWorld.text = "Hello From onCreate()"
}

В данном случае, мы заменили текст элемента с идентификатором "@+id/hello_world_text_view" при запуске Activity.

Button

Пример обработки нажатия на кнопку и обновления текста внутри TextView.

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        ...
        android:text="Button"
        ...                 />

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    setContentView(R.layout.activity_main)

    var tvHelloWorld: TextView = findViewById(R.id.hello_world_text_view)
    tvHelloWorld.text = "Hello From onCreate()"

    var bText: Button = findViewById(R.id.button1)
    bText.setOnClickListener({
        tvHelloWorld.setText("Hello From Button")
    })
}
