Генерация тепловой карты

Пространственная интерполяция методом Inverse Distance Weighting (IDW)

Метод обратно взвешенных расстояний (Inverse Distance Weighted — IDW) — это детерминированный алгоритм интерполяции, используемый в ГИС для оценки значений в точках с неизвестными данными на основе взвешенного среднего значений известных точек.

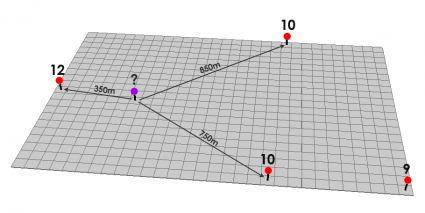

В приведенном ниже примере красные точки имеют известные значения (экспериментальные в нашем случае). Остальные точки необходимо вычислить для плавного отображения тепловой карты (например для фиолетовой точке).

Как найти значение в точках, где нет экспериментальных данных?

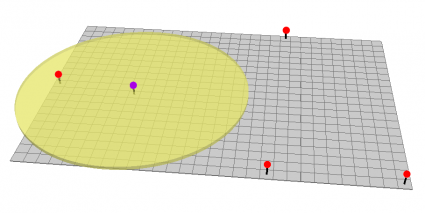

Можно также указать “радиус поиска” и интерполяция будет работать (использовать для расчета) только нужные нам известные точки.

Пример с ограничением радиуса. Источник: https://gisgeography.com/inverse-distance-weighting-idw-interpolation/

Ниже представлена формула вычисления IDW:

(1)\[\begin{split}weight(x) = \left\{ \begin{array}{cl} \frac{\sum_{i=1}^{N} w_{i}(x)weight_{i}}{\sum_{i=1}^{N} w_{i}(x)} & , \text{if } d(x, x_{i}) \neq 0 \\ weight_{i} & , \text{if }d(x, x_{i}) = 0 \end{array} \right.\end{split}\]

, где:

\[\begin{split}w_{i}(x) = \frac{1}{d(x, x_{i})^{p}} \\ d(x, x_{i})^{p} & , \text{ distance between points }\end{split}\]

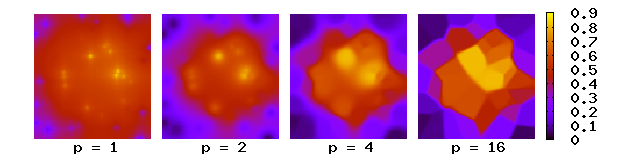

Влияние степени :math: p на интерполяцию. Источник: https://en.wikipedia.org/wiki/Inverse_distance_weighting

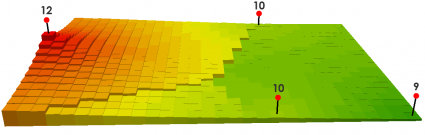

Результат интерполяции. Источник: https://gisgeography.com/inverse-distance-weighting-idw-interpolation/

Реализация в коде

Pixmap (PNG)

Для примера возьмем 5 точек на пиксельной карте размером 256x256 пикселей (должно быть нам знакомо).

#include <stb_image.h>
#include "stb_image_write.h"
...
...

float x_pixels[5] = { 10, 40, 100, 120, 200 };
float y_pixels[5] = {10, 50, 200, 134, 55};
float value[5] = { 80, 5, 10, 95, 59 };

int channels = 4; // RGBA
int h = 256;
int w = 256;
std::vector<unsigned char> image(w * h * channels);
for (int y = 0; y < h; ++y) {
   for (int x = 0; x < w; ++x) {
      int index = (y * w + x) * channels;
      image[index + 0] = 255;    // Red
      image[index + 1] = 0;      // Green
      image[index + 2] = 0;      // Blue
      image[index + 3] = 255;    // Alfa
   }
}

// Сохраняем пиксельную карту в формате .png
stbi_write_png("gradient.png", w, h, channels, image.data(), w * channels);

Результатом будет след. изображение, которое сохранится в директории /build вашего проекта.

Первая пиксельная карта в формате .png.

Градиент

Для примера объявим структуру Color, которая состоит из 3 цветов. Также определим функцию градиентного перехода, которая будет возвращать текущий цвет в зависимости от его интенсивности.

Интенсивность будем определять весовым коэфициентом, который вычисляется по формуле (1).

struct Color {
 int r, g, b;
};

// Calculates the color at a specific 'ratio' (0.0 to 1.0)
Color gradientColor(Color c1, Color c2, double ratio) {
   return {
      static_cast<int>(c1.r + (c2.r - c1.r) * ratio),
      static_cast<int>(c1.g + (c2.g - c1.g) * ratio),
      static_cast<int>(c1.b + (c2.b - c1.b) * ratio)
   };
}

Снова пересчитываем пиксельную карту и преобразуем в .png-формат.

#include <stb_image.h>
#include "stb_image_write.h"
...
...

float x_pixels[5] = { 10, 40, 100, 120, 200 };
float y_pixels[5] = {10, 50, 200, 134, 55};
float value[5] = { 80, 5, 10, 95, 59 };

int channels = 4; // RGBA
int h = 256;
int w = 256;
std::vector<unsigned char> image(w * h * channels);
for (int y = 0; y < h; ++y) {
   for (int x = 0; x < w; ++x) {

      float weight = XXX; // вес считаем по формуле IDW

      double ratio = (double)weight / (steps - 1);
      Color current = gradientColor(start, end, ratio);

      int index = (y * w + x) * channels;
      image[index + 0] = current.r;    // Red gradient
      image[index + 1] = current.g;    // Green gradient
      image[index + 2] = current.b;    // Blue constant
      image[index + 3] = 255;          // Alfa constant
   }
}

// Сохраняем пиксельную карту в формате .png
stbi_write_png("gradient.png", w, h, channels, image.data(), w * channels);

Реализация градиента.

Примечания к практической работе

В рамках реализации данного вида интерполяции нам потребуются формулы:

1. формула вычисления дистанции между двумя точками на карте Земли

2. Обратите внимание на нахождение суммы весовых коэфициентов в формуле (1) и теми параметрами, по которым вы будете строить тепловую карту (могут быть децибелы).
