1. Dear ImGui

Полезно

Начнем с тех кто использует библиотеку Dear Imgui;
Thirdparty полезные расширения;
Немного про Docking;
Поддерживаемые backend’ы;

SDL and OpenGL

SDL2 - это Simple DirectMedia Layer, то, что обычно называют “фреймворком”. SDL упрощает обработку ввода, работу с окнами, аудио и тому подобное (хотя он также может делать какую-то очень базовую графику). Он позаботятся о загрузке текстур и ресурсов, отрисовке на экране, воспроизведении аудио и т. д. Но им не хватает игрового шаблона, который есть у полноценного движка: например, коллизий, физики, управления сценой и т. д.

OpenGL - это Open Graphics Library 3d графический API, он упрощает сложный рендеринг при использовании видеокарты. У видеокарт разные инструкции, поэтому он, по сути, преобразует то, что вы хотите нарисовать на экране, во что-то, что видеокарта может понять. OpenGL, DirectX и Vulkan - это большие графические API для работы с видеокартой.

Особенности Immediate Mode GUI vs Retained Mode

Ориг. ссыль и ссыль.

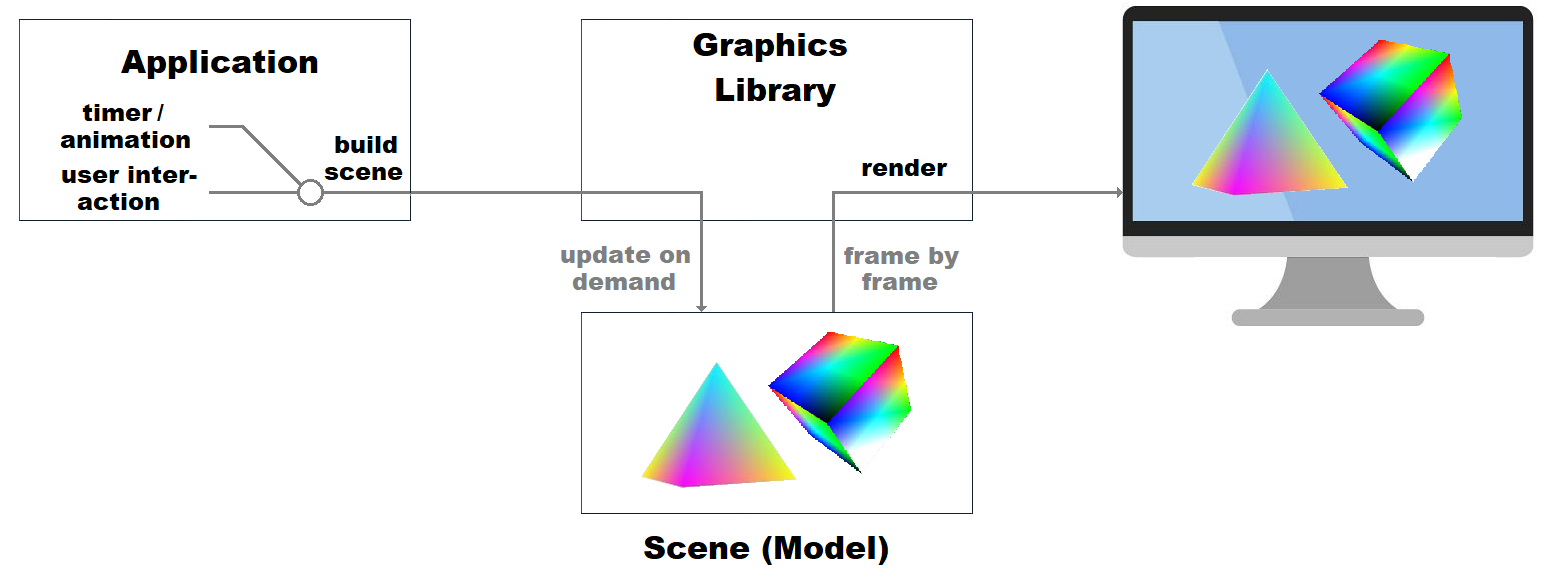

Retained mode. Приложение создает сцену из графических примитивов, таких как фигуры, линии и т.д., образуя математическую модель сцены. Графическая библиотека хранит модель сцены в памяти. При отрисовки каждого кадра, приложение обращается к графическому API за обновлением сцены. Затем библиотека отрисовывает сцену. Пример Retained Mode 1770020903343

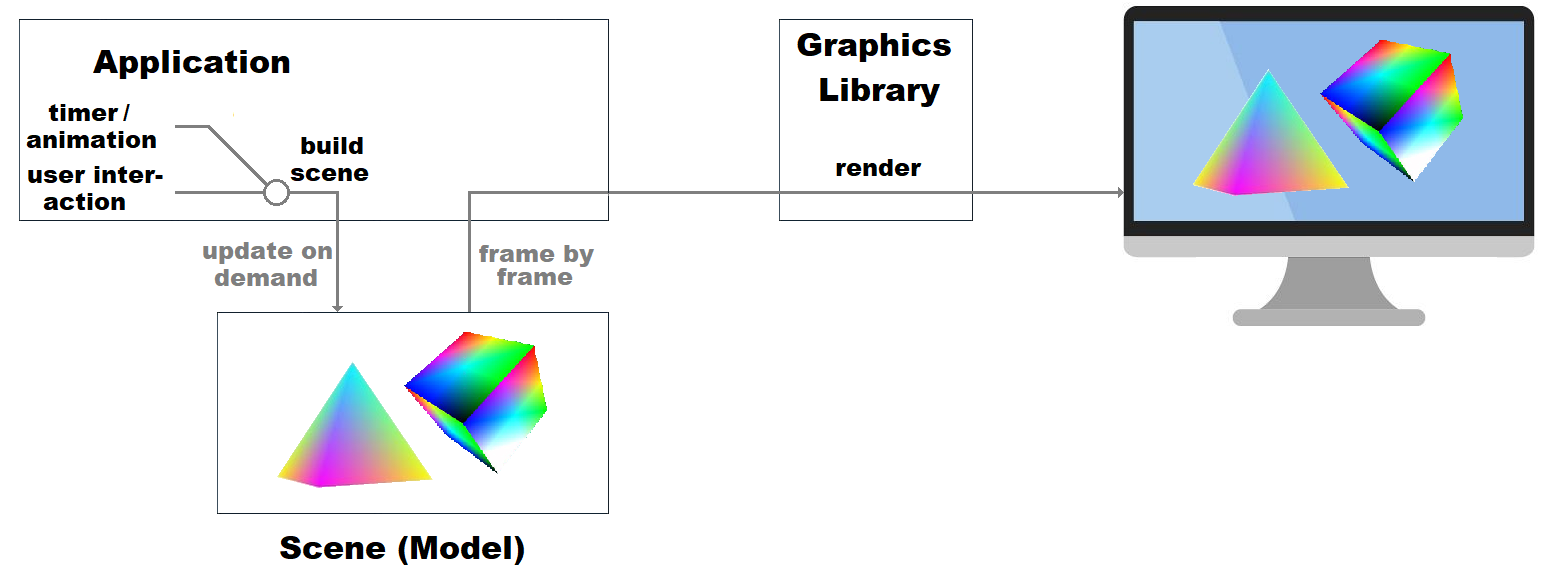

Пример Immediate Mode 1770020911045

Основными особенностями можно назвать:

Интерфейс ImGui вызывается в цикле, каждая итерация цикла считается одним кадром.
Перед началом кадра библиотека должна получить все данные касательно положения мыши, нажатых клавиш и прочих вводных.
Затем вызывается функция, в которой пользователь библиотеки получает структуру ui, рисует свой интерфейс. В этот момент библиотека в реальном времени формирует все виджеты, для каждого виджета определяет попала ли на него мышь, и формирует вершины и треугольники, которые потом будут рисоваться.
Теперь библиотека возвращает все сформированные mesh’и и отдаёт их на рисование бэкенду. Он рисует это на экран.
И так повторяется 60 кадров в секунду (или больше).

Установка (подключение к проекту)

Необходимые зависимоисти

sudo apt install libsdl2-dev libgl1-mesa-dev libglew-dev

Допустим, мы захотели создать новый проект. Начнем с потенциальной структуры проекта:

"имя_проекта"
├── include
│   ├── "заголовочные_файлы".h
├── src
│   ├── "исполняемые_файлы".cpp
│   └── main.cpp - самый главный исполняемый файл
├── third_party - сторонние проекты\библиотеки и т.д.
│   ├── imgui
│   ├── implot
│   └── и др.
├── README.md
├── CMakeLists.txt
├── .gitignore
├── .gitmodules
└── и пр.

Сабмодули (Git Submodules)

Для подключения сторонних проектов в ваш репозиторий можно не просто копировать весь код проекта, а обернуть это намерение в виде ссылки на нужный вам репозиторий.

Осуществляется это про помощи команды git submodule add "ссылка" "куда кладем" и т.д.. RU, ENG ссылки на документацию.

Добавим в наш проект 2 репозитория, которые будем усердно изучать: Dear Imgui и его дополнение для работы с графиками Implot.

git submodule add https://github.com/epezent/implot.git third_party/implot
git submodule add -b docking https://github.com/ocornut/imgui.git third_party/imgui

В данном случае я кладу оба проекта в директорию (см. дерево выше) third_party.

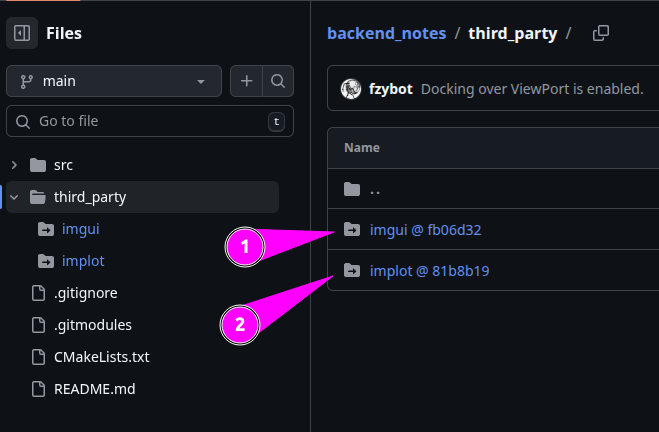

alt text

Таким образом, получаем в виде ссылок сторонние проекты в нашем репозитории. Довольно удобно, не нужно скачивать и копировать все файлы. Также, можно привязываться к конкретному коммиту проекта (см. пример ниже).

.gitmodules выглядит следующим образом:

[submodule "third_party/imgui"]
	path = third_party/imgui
	url = https://github.com/ocornut/imgui.git
	branch = docking # указываем конкретную ветку (можно хэш коммита)
[submodule "third_party/implot"]
	path = third_party/implot
	url = https://github.com/epezent/implot.git

ВАЖНО обязательно выполните команду (репозитории скачаются на ваш компьютер):

git submodule update --remote --recursive
# или
git submodule update --init --recursive

CMakeLists.txt (сборка проекта)

Допустим, у нас есть стандартная точка входа в нашу программу "имя_проекта"/src/main.cpp и мы хотим использовать её как стантартную библиотеку, например #include <iostream>:

main.cpp

#include <iostream>

#include "imgui.h"
#include "implot.h"

int main(int argc, char *argv[]) {

    return 0;
}

Для этого необходимо сначала собрать наш проект. В нашем случае, при помощи “сборщика” Cmake.

Создаем (или открываем, если он уже есть) в корне директории файл CMakeLists.txt, в котором будут находится правила сборки вашего проекта:

CMakeLists.txt

cmake_minimum_required(VERSION 3.14)
project(backend_notes)

set(CMAKE_CXX_STANDARD 17)

set(THIRD_PARTY_DIR ${PROJECT_SOURCE_DIR}/third_party)
set(SRC_DIR ${PROJECT_SOURCE_DIR}/src)
set(INCLUDE_DIR ${PROJECT_SOURCE_DIR}/include)

# SDL2
find_package(SDL2 REQUIRED)
include_directories(${SDL2_INCLUDE_DIRS})

# OpenGL/GLEW
find_package(OpenGL REQUIRED)
find_package(GLEW REQUIRED)

include_directories(${INCLUDE_DIR})

add_library(imgui STATIC
    ${THIRD_PARTY_DIR}/imgui/imgui.cpp
    ${THIRD_PARTY_DIR}/imgui/imgui_draw.cpp
    ${THIRD_PARTY_DIR}/imgui/imgui_demo.cpp
    ${THIRD_PARTY_DIR}/imgui/imgui_tables.cpp
    ${THIRD_PARTY_DIR}/imgui/imgui_widgets.cpp
    ${THIRD_PARTY_DIR}/imgui/backends/imgui_impl_sdl2.cpp
    ${THIRD_PARTY_DIR}/imgui/backends/imgui_impl_opengl3.cpp
)
target_include_directories(imgui PUBLIC ${THIRD_PARTY_DIR}/imgui)
target_compile_options(imgui PRIVATE -fPIC)

add_library(implot STATIC
    ${THIRD_PARTY_DIR}/implot/implot.cpp
    ${THIRD_PARTY_DIR}/implot/implot_demo.cpp
    ${THIRD_PARTY_DIR}/implot/implot_items.cpp
)
target_include_directories(implot PUBLIC ${THIRD_PARTY_DIR}/implot)
target_link_libraries(implot PRIVATE imgui)
target_compile_options(implot PRIVATE -fPIC)

add_executable(main ${SRC_DIR}/main.cpp)
target_link_libraries(main PRIVATE imgui implot ${SDL2_LIBRARIES} ${OPENGL_LIBRARIES} ${GLEW_LIBRARIES})

set() - используется для определения, изменения или удаления переменных;
include_directories() - указывает компилятору, где искать заголовочные файлы, используя директиву #include, аналогично флагу -I в GCC/Clang;
find_package() - библиотека предоставляет package configuration file, который импортирует в CMakeLists.txt приложения таргет библиотеки. Этот файл, вместе с собранной библиотекой, ее публичными заголовочными файлами и некоторой другой информацией устанавливается в директорию, которая потом указывается в переменной CMAKE_PREFIX_PATH при сборке проекта.
add_library() - создает цель (target) библиотеки из указанных исходных файлов, определяя её имя и тип (STATIC, SHARED или MODULE). Это ключевая команда для сборки библиотек, позволяющая управлять зависимостями и типами библиотек (статические .a/.lib, динамические .so/.dll или плагины).

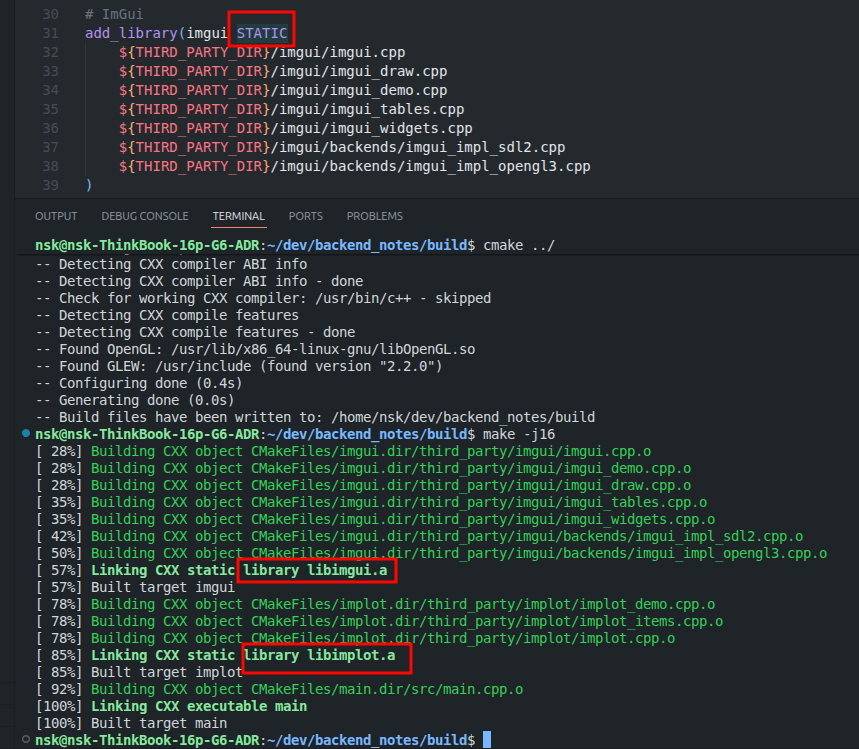

STATIC - Статическая библиотека представляет собой собрание *.obj-файлов библиотеки (НЕ исполняемый файл), который мы можем, указав линкеру, прицепить к нашей программе в момент компиляции. Пример

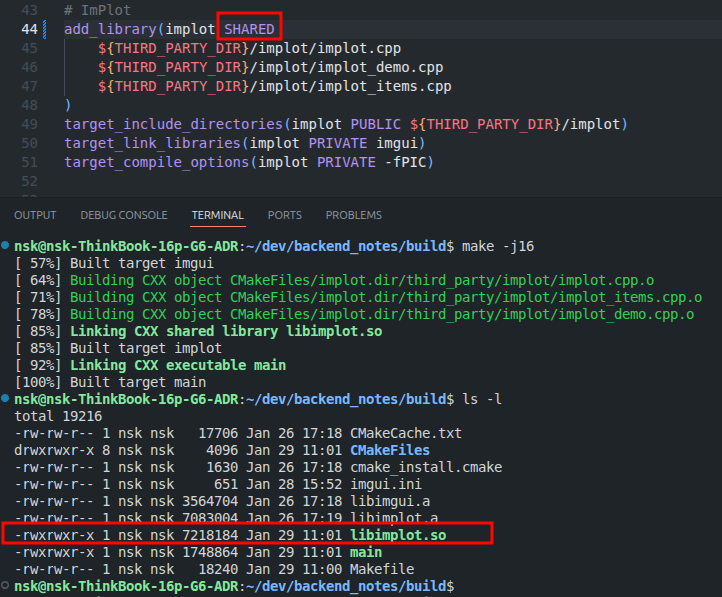

SHARED - УЖЕ исполняемый файл. Динамическая линковка выполняется средствами платформы (операционной системы) в процессе работы программы. Все так же у нас в руках *.lib и *.h файлы, однако, теперь к ним добавляется .dll (.so для Linux). *.lib-файл теперь содержит только вызовы к *.so, где лежат непосредственно алгоритмы и которые вызываются уже на ходу, а не компилируются.Пример
target_include_directories(imgui PUBLIC ${THIRD_PARTY_DIR}/imgui) - При сборке самой библиотеки, добавляет эту папку в список путей, в которых компилятор ищет инклуды.
target_link_libraries() - связываем исполняемые файлы или библиотеки (targets) с другими библиотеками, указывающая, какие файлы нужно подключить при линковке.

Собираем

mkdir build && cd build
cmake ../
make -j16 # вместо '16' можно указать другое количество потоков для компиляции.

alt text

Готово. Хотя бы компилируется.
